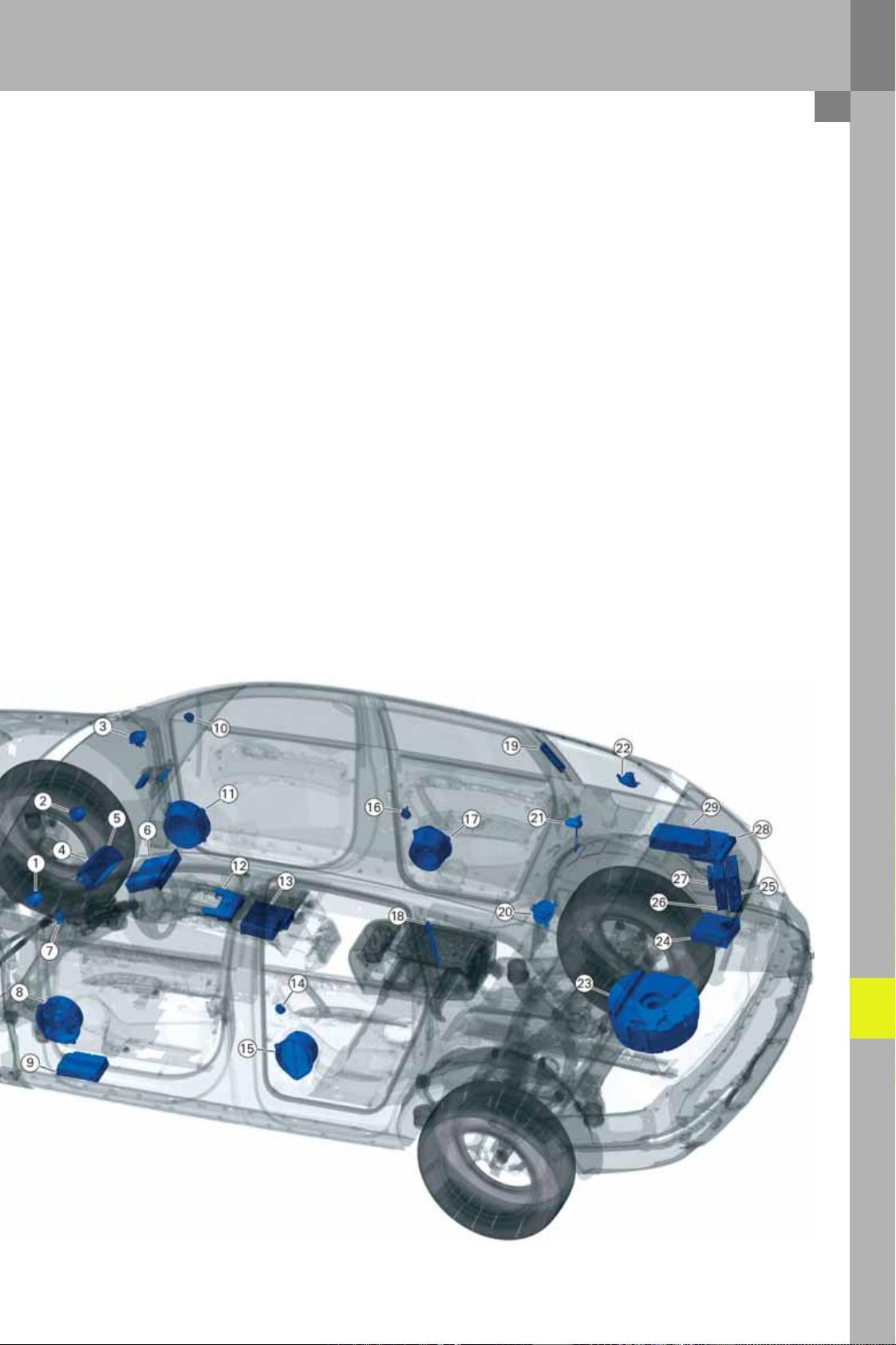

Условные обозначения
1 R103 Среднечастотный динамик, передний
левый
2 R158 Центральный среднеP и высокочастотный
динамик
3 R104 Среднечастотный динамик, передний
правый
4 J685 Дисплей передней панели управления,
индикации и выдачи информации
5 J523 Блок управления передней панели
управления, индикации и выдачи информации
6 R118 Мультимедийный проигрыватель,
положение 1
7 R20 Высокочастотный динамик, передний левый
8 R21 Низкочастотный динамик, передний левый
9 R36 ПриемоPпередающее устройство телефона
10 R22 Высокочастотный динамик, передний
правый
11 R23 Низкочастотный динамик, передний правый
12 E380 Панель управления мультимедийной
системы
13 R119 Мультимедийный проигрыватель,
положение 2
14 R14 Высокочастотный динамик, задний левый
15 R159 СреднеP и низкочастотный динамик,
задний левый
16 R16 Высокочастотный динамик, задний правый
17 R160 СреднеP и низкочастотный динамик,
задний правый
18 R113 Антенный усилитель 4
19 R24 Антенный усилитель
20 R105 Среднечастотный динамик, задний левый
(только BOSE)
21 R52 Антенна для телефона, навигационной
системы
22 R106 Среднечастотный динамик, задний правый
(только BOSE)
23 R148 Динамик, центральный (сабвуфер) (только
BOSE)
24 J401 Блок управления навигационной системы
25 R Радио
26 R78 ТВPтюнер
27 R86 Усилитель для мобильного телефона
28 R146/R147 Спутниковый приемник/цифровой
радиотюнер
29 J525 Блок управления цифровой аудиосистемы
361_122
