Передний модуль климатической установки
По конструкции и функциям передний модуль климатической установки аналогичен применяемому на VW
Touareg. Отличие заключается в двух дополнительных исполнительных электродвигателях. Все три
исполнения климатических установок позволяют регулировать воздушные потоки.
361_084
Замену исполнительных двигателей можно производить при установленной передней панели. Точное
описание работ содержится в руководстве по ремонту.
Распределение потоков воздуха в передней части салона
Наружный воздух всасывается вентилятором, расположенным с правой стороны, рядом с водоотводящим
коробом.
Воздух проходит через салонный фильтр и далее через испаритель.
Для раздельной регулировки температуры воздуха со стороны водителя и переднего пассажира при двухP и
четырехзонной автоматических климатических установках Komfort используются регулируемые независимо
друг от друга заслонки.
От положения заслонок регулировки температуры зависит пропорция, в которой к холодному воздуху от
испарителя примешивается теплый воздух из теплообменника. Это позволяет настраивать разную
температуру воздуха, поступающего из дефлекторов на стороне водителя и стороне переднего пассажира.
При климатической установке Basis обе заслонки регулировки температуры жестко соединены друг с другом
одной осью. Поэтому из дефлекторов на стороне водителя и стороне переднего пассажира поступает воздух
одной температуры.

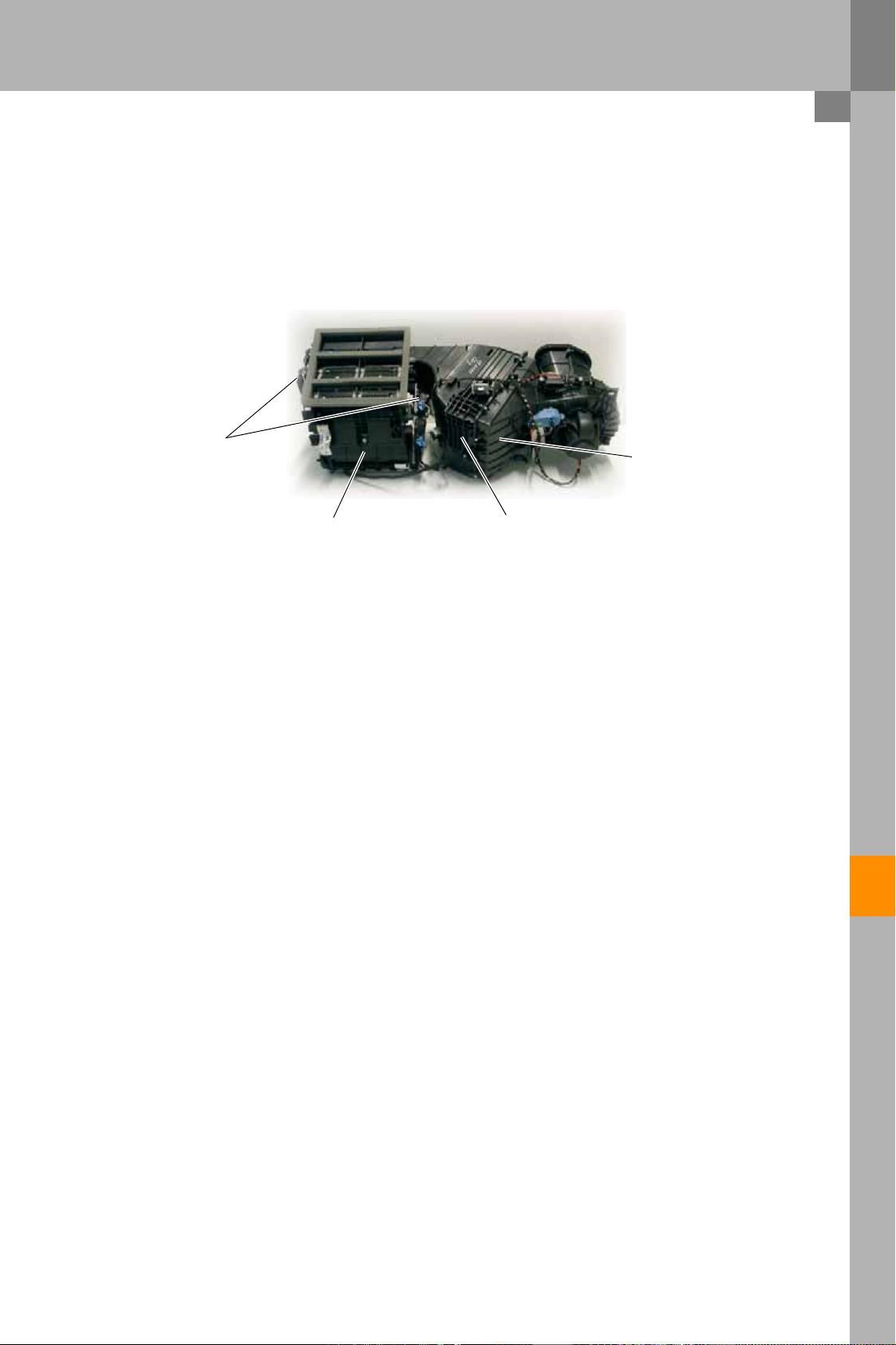

Установленные на
кронштейнах
исполнительные
электродвигатели
Теплообменник Испаритель
Салонный фильтр
(противопылевой и
антиаллергенный)
