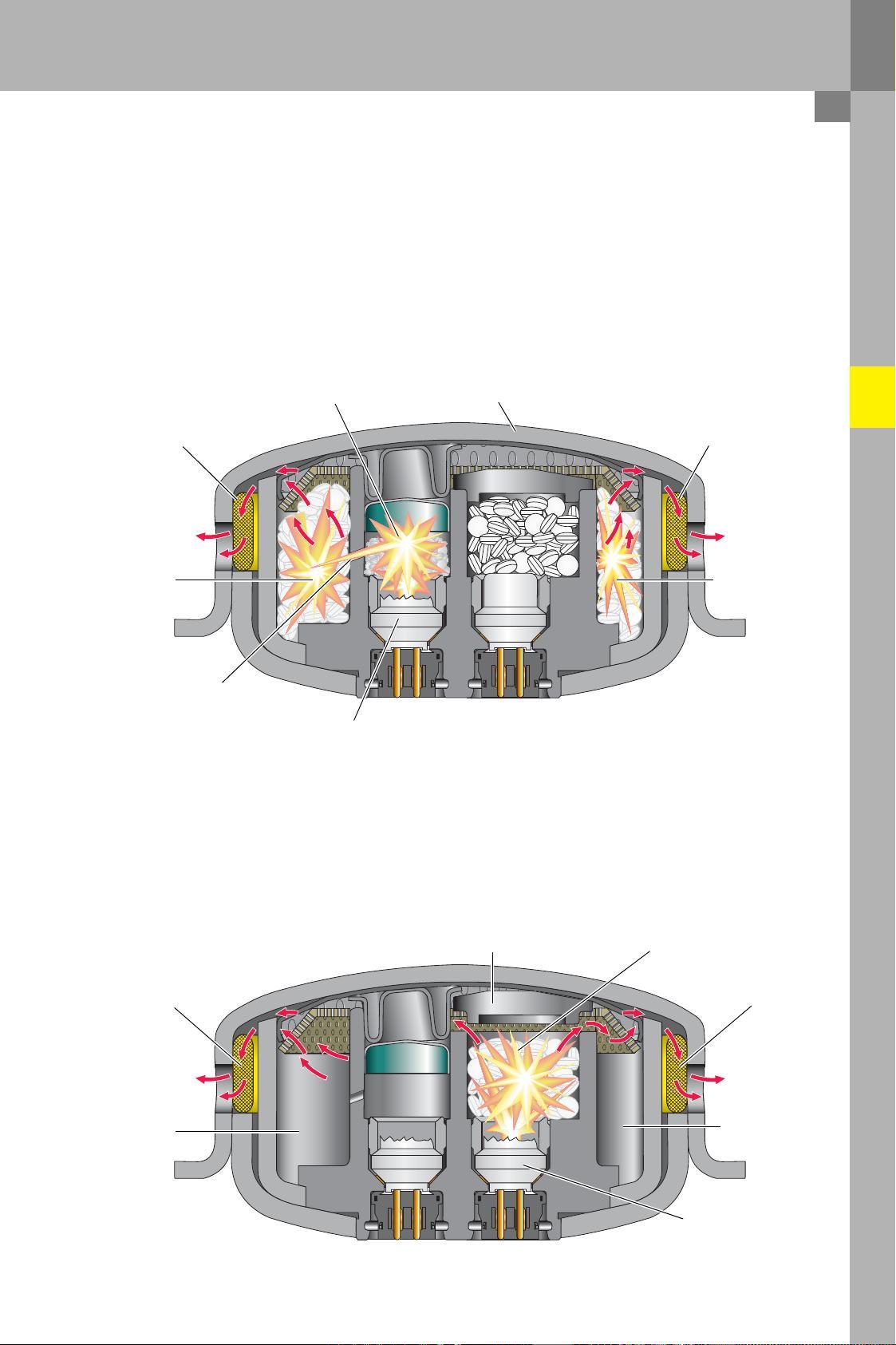

Пиропатрон I подушки безопасности водителя N95
Электрический пиропатрон I срабатывает по команде блока управления подушек безопасности и зажигает
воспламенительный заряд I.
От него через отверстия воспламеняется заряд I.
Когда давление газов, образующихся при сгорании заряда I, превышает установленное значение, корпус
газогенератора деформируется и газы устремляются через металлический фильтр в подушку.
Подушка расправляется и наполняется газом.
Пиропатрон II подушки безопасности водителя N250
Через определенный интервал времени блок управления подушек безопасности подает ток на второй
пиропатрон, который воспламеняет второй заряд. Образующийся при этом газ поднимает колпачок второй
ступени и устремляется через камеру сгорания ступени I в подушку.
361_015
361_013
Металлический
фильтр
Заряд I
Отверстия
Пиропатрон I
Воспламенительный заряд I
Металлический
фильтр
Заряд I
Корпус
Металлический
фильтр
Камера сгорания
Заряд I
Пиропатрон II
Колпачок Заряд II
Металлический
фильтр
Камера сгорания
Заряд I
