Выключатели ремней
безопасности
Выключатель ремня безопасности
водителя E24
Выключатель ремня безопасности
переднего пассажира E25
(В замках ремней безопасности водителя и
переднего пассажира)
Для выдачи предупреждения о непристегнутых
ремнях безопасности требуется соответствующая
информация.
Для сбора этой информации и ее передачи блоку
управления подушек безопасности в замки ремней
безопасности передних сидений встроены
выключатели E24 и E25.
Они представляют собой герконы.

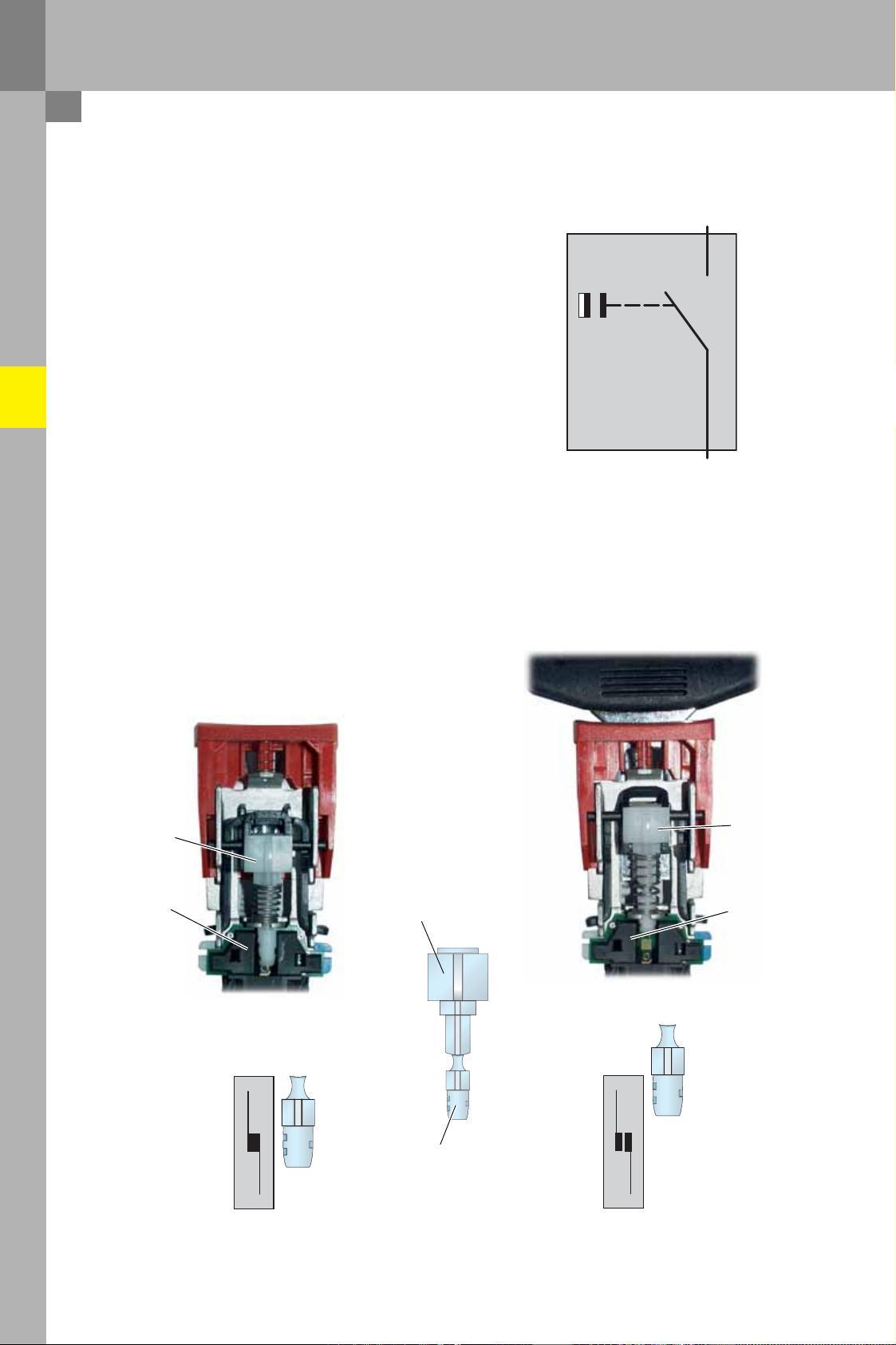

Геркон включается (его контакты замыкаются) под
действием внешнего магнитного поля. Когда языP
чок ремня вынут из замка, магнит 1, расположенP
ный на конце подпружиненного сердечника, нахоP
дится рядом с герконом и поэтому геркон включен.
Вставленный в замок язычок ремня сдвигает
сердечник.
Магнит 1 перестает действовать своим полем на
геркон, и геркон выключается.
По измеренному значению сопротивления блок
управления подушек безопасности узнает,
пристегнут ли ремень.
Системы пассивной безопасности
361_019
361_021
361_040
361_034
361_041
*На конце сердечника находится магнит
Подпружиненный
сердечник*
Магнит I
361_020
Подпружиненный
сердечник*
Ге р к о н
Подпружиненный
сердечник*
Ге р к о н
